Obudowa cewki anteny KristiK

Obudowa cewki anteny screwdriver Black Mona  de luxe i anteny przestrajanej ręcznie

zrobiona z rury poliwęglanowej tak mi się spodobała ,że poprosiłem

Krzysztofa SP5VR  żeby z rury fi 60 mm przyciął  mi odcinek 150 mm

i dotoczył dwa kapsle górny z blokadą kapsuły i dolny skręcany między cewkę a element między cewką ,a bazą (punktem zasilania anteny)

 lub bezpośrednio między cewkę ,a bazę anteny.

Wytłumaczyłem o co mi chodzi , jak zwykle nie stanowiło to żadnego problemu dla Krzysztofa

i parę dni póżniej miałem dokładnie to o co mi chodziło .

Antena wygląda teraz bardziej ekskluzywnie , a cewka jest chroniona przed uszkodzeniem.

KristiK  po takim małym tuningu wizualnym mógłby nosić nazwę

KristiK de luxe

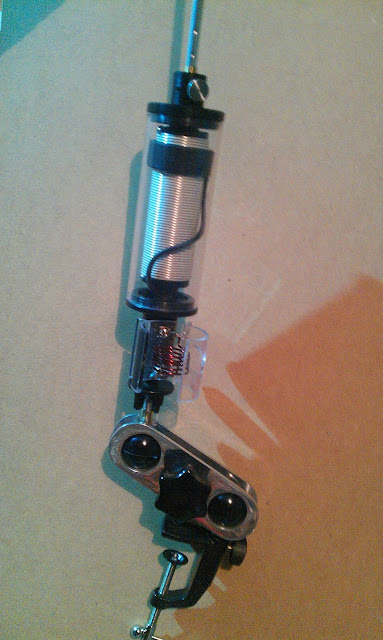

Tak teraz wygląda antena portable KristiK

Montarz anteny screwdriver na balkonie

Dzisiaj zamontowałem na moim balkonie antenę SCREWDRIVER

Użyłem do tego celu zrobionego wcześniej uchwytu balkonowego .
Uchwyt sprawdził się rewelacyjnie
(opis i foto w poście uchwyt balkonowy)

Po małych przejściach z 10 metrową przeciwwagą na pasmo 7 MHz

 (konkretnie z jej długością,nie mieściła się na balkonie)

Nawinąłem przeciwwagę na 2,5 metrową rurkę PVC i na taśmach wyrzuciłem za barierkę

,musiałem również odpiąć cewkę dopasowującą

,bo antena w tych warunkach nie chciała się zestroić tak dobrze jak na mobilu.

Po tych zabiegach w całym paśmie przy mocy 90 Wat
antena stroi się na minimalny swr.

Przeprowadzone testy z mojego balkonu 11 piętro , dowodzą że antena jest bardzo skuteczna.
(Przykładem niech będzie łączność z  Przemkiem   SP4RKZ/MM
08.02.2015   13:35 UTC    na  21.270 MHz  morze śródziemne okolice Algerii
z raportami    5/9+ dla Przemka i 5/9 dla mnie)

Myślę ,że antena może być alternatywą dla kolegów którzy mają fatalne warunki antenowe

i pozostaje im tylko balkon ,czy okno.

Tak zamontowałem screwdrivera na swoim balkonie

Pokrowiec do anteny screwdriver

Postanowiłem zadbać o moją ulubioną antenę mobilową screwdriver

i uszyłem jej ubranko.

Na co dzień przy krótkich trasach nie zakładam na mojego busa screwdrivera

nie mam wtedy czasu pracować na pasmach KF.

Dlatego aby zadbać o antenę uszyłem pokrowiec.

Pokrowiec uszyty jest na miarę (przymiarka obowiązkowa) ze skaju i obszyty solidną taśma

,a zapinanie to dwa kawałki taśmy i wszyte rzepy.

UCHWYT BALKONOWY DO ANTENY KristiK i screwdriver

Poprzedni uchwyt do anteny KristiK który wykonałem jest uniwersalny

można go zaciskać prawie wszędzie.

Powstaje jednak problem kiedy chcemy zamontować antenę np. na balkonie

gdzie jest murek i okrągła barierka na górze jak to ma miejsce w moim przypadku.

Zrobiłem więc do kompletu drugi uchwyt
 ,który zamiast ścisku ma solidną obejmę mocującą całość do rury.

Uchwyt ma wygodne śruby do przeciwwag (te czarne) typowy uchwyt anteny screwdriver

,a od spodu przykręconą cewkę dopasowującą i ok. 30 cm przewodu koncentrycznego zasilającego antenę z gniazdem antenowym w zgrabnej obudowie .

Na uchwycie mogę montować wszystkie trzy anteny

KristiK , screwdriver oraz prototyp -mobilową antenę przestrajana manualnie.
