New CW paddle

Ten model manipulatora praktycznie nie różni się od swojego poprzednika

na okrągłej podstawie z dodatkami czarnych elementów .

Rozwiązania techniczne są identyczne.

Jedyna różnica to wygląd.

Ten model wykonany jest w wersji na bogato

czyli polerowany mosiądz.

Wiosełka wycinane z transparentnej pleksi.

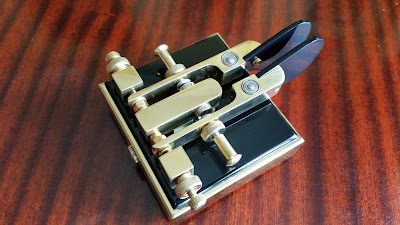

CW magnetic paddle

Kolejny manipulator to konstrukcja prawie identyczna jak pierwszy manipulator

jaki wykonałem.

Miałem w zasobach podstawę z wywierconymi otworami

pod długie dźwignie.

I choć wszystkie manipulatory które robię teraz mają krótkie dźwignie

chcąc wykorzystać podstawę zdecydowałem się poskładać taki manipulator.

Dodałem mu jednak trochę charakteru i dodałem nakładkę

na podstawę z polerowanej pleksi.

Wiosełka również wyciąłem z czarnej pleksi .

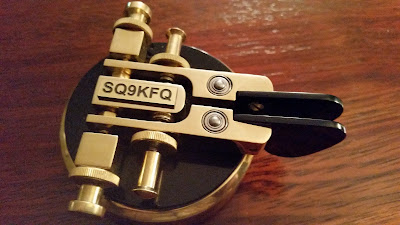

CW PADDLE KEY

 Nowy model manipulatora CW to konstrukcja bardziej zwarta.

Na okrągłej podstawie mosiężnej o wymiarach fi 80 mm grubość 20 mm.

Dźwignie krótkie łożyskowane po dwa łożyska na dźwignie.

Naciąg dźwigni sprawdzony patent na małych magnesach neodymowych,

Płynnie , stabilnie i niezależnie  regulowany naciąg
prawej i lewej dżwigni.

Magnesy osadzone w wyfrezowanych zagłębieniach i przykręcone.

Ośki łożysk wprasowane w podstawę.

Na podstawę nałożona nakładka z czarnej polerowanej pleksi,

którą można zdjąć i zostanie mosiężna polerowana podstawa.

Wiosełka wycinane z czarnego pleksi.
W tylnej części standardowo gniazdo jack i odłączany kabelek połączeniowy z TRX-em.

Ten konkretny manipulator od momentu jak go skończyłem

wybitnie mi się spodobał jest na moim wyposażeniu ponad cztery miesiące

i wygląda na to że na dobre zostanie ze mną.

Zmieniłem śrubki styków i nakrętki kontrujące na radełkowane.

Dodałem także mały element cieszący oko.

Odnowienie klucza CW z 1900 roku.

Podjąłem się po koleżeńsku odnowienia starego klucza wyprodukowanego ok.1900 roku.
Klucz jest własnością Zbigniewa SP1AP.
Kiedy otrzymałem przesyłkę i z niecierpliwością otwarłem paczkę ,trochę się załamałem ,pomyślałem ,że chyba tylko sprejem w starym złocie pociągnąć,
Jak tylko dotarłem do warsztatu rozebrałem go na części pierwsze i zacząłem czyścić
ku mojemu zdziwieniu zaczął się pokazywać kolor stali.
Wyczyściłem wszystkie elementy,nawet ośka w tulejkach miała wżery.
Ząb czasu i pewnie przechowywanie w wilgotnym miejscu dały się we znaki.
Całkowicie od nowa zrobiłem podstawę i obudowę
z drewna egzotycznego Jatoba i gałkę z drewna.
Drewniane elementy potraktowałem dwa razy dwuskładnikowym olejem do parkietu
co podkreśliło charakter drewna .
Zdejmowaną obudowę- dekiel zaopatrzyłem w górnej części w pleksi, która jest
wsunięta w wyfrezowane rowki w ścianach obudowy.
Przy założonej obudowie widać z góry mechanizm klucza.

Tak wyglądał klucz kiedy go otrzymałem

Mechanizm rozebrany na części pierwsze

wyczyszczony i wypolerowany

Prace nad obudową z drewna Jatoba

Tak wygląda klucz kiedy z nim skończyłem

W Shack-u prezentuje sie tak
