Wiertarko -Frezarka

Moja nowa zabawka
Wiertarko -Frezarka.
Ten model niestety nie miał lewych obrotów.
Co dziwne mniejsze modele
tej firmy posiadają lewe obroty.
Ten model najbardziej pasował mi solidnym wykonaniem i wymiarami w moim warsztacie raczej nie ma za dużo miejsca więc mój wybór ograniczał mnie w wyborze.

Brakowało mi lewych obrotów -potrzebne mi są do gwintowania.

Wystarczył przełącznik dźwigniowy,czarny peszel 12 cm, 4 przewody jednożyłowe 2.5 kwadrat
w odcinkach ok 20 cm, dwie kontrolki diodowe na 230V, jasno szara obudowa i tabliczka panelu sterowania kierunkiem obrotów.

Wszystko jest zamontowane i podłączone elektrycznie kompletnie bezinwazyjnie w 15 minut można wrócić do pierwotnego stanu.

Wszystko działa świetnie,nareszcie gwintuje pewnie ,w osi, szybko i wygodnie.

Tak to wygląda finalnie.

Dla wygody pracy wyfrezowałem sobie odpowiednie uchwyty i dociski przytwierdzone do stołu
 krzyżowego w T rowki.
Dostępne  dociski są drogie i toporne.
Siedziska i dociski które zrobiłem są zrobione konkretnie na wymiar elementów które obrabiam i doskonale sprawdzają się w pracy.

Klasyczn- straight key

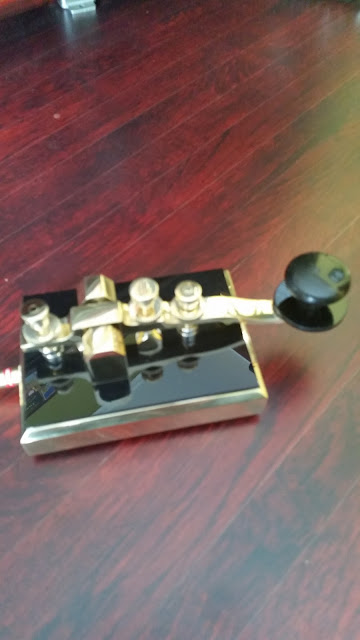

Klasyczny - straight key
powstał spontanicznie praktycznie bez jakichś większych przemyśleń.
Poczułem potrzebę zrobienia klucza
który oczaruje mnie swoją linią ,sprawi wielką przyjemność z jego tworzenia i oderwie mnie na chwilę od monotonii.
Efekt końcowy mnie wpełni satysfakcjonuje, jak dla mnie to jest to o czym myślałem robiąc ten klucz.

Naciąg to dwa niezależne systemy na magnesach neodymowych.
Jeden w tylnej części dźwigni drugi przed osią w przedniej części.
Dwa systemy dają bardzo szeroki zakres regulacji naciągu .

Manipulator telegraficzny.

Ten manipulator magnetyczny
to konstrukcja dobrze już znana
i ciesząca się powodzeniem u kolegów z EA.

Jednak przy kontrukcji tego konkretnie egzemplarza miałem
mały wypadek.
Przy polerowaniu podstawy wypadła mi z rąk.
I wgniotła się na tyle głęboko, że nie sposób było zeszlifować podstawę i wypolerować.
Po krótkim namyśle postanowiłem odciąć kawałek okręgu podstawy.
Po amputacji uszkodzonej części podstawy
wyszlifowałem,zrobiłem
fazkę i wypolerowałem finalnie.
Manipulator kaleka wyszedł moim zdaniem całkiem ciekawie.
