Magnetyczne bliźniaki

Do tej pory jak skończyłem  jeden manipulator to zaczynałem prace nad drugim.
Tym razem zapotrzebowanie było na dwa takie same.
Identyczne pewnie nie są ,wykonując elementy ręcznie
,bez pomocy frezarek , CNC itp.
trudno o powtarzalność ,elementy mogą się minimalnie różnić.

Podstawia mosiężna o wymiarach fi 80 mm grubość 20 mm.

Dźwignie krótkie łożyskowane po dwa łożyska na dźwignie.

Naciąg dźwigni sprawdzony patent na małych magnesach neodymowych,

Płynnie , stabilnie i niezależnie  regulowany naciąg
prawej i lewej dźwigni.

Magnesy osadzone w wyfrezowanych zagłębieniach i przykręcone.

Ośki łożysk wprasowane w podstawę.

Wiosełka wycinane z transparentnej pleksi , zaokrąglone ,bez kantów na brzegach.
W tylnej części standardowo gniazdo jack i odłączany kabelek połączeniowy z TRX-em.

Bliźniaki szybko się rozstały.
Jeden z nich znalazł właściciela który z pewnością nie da mu się zastać.

Nowy właściciel po testach stwierdził ,że da się na nim pracować otwartym tekstem
 spokojnie z prędkością 45 GRUP  i nieco szybciej.


Bliźniaki

Manipulator portable

Manipulator z przeznaczeniem do pracy portable .
To konstrukcja dużo lżejsza od manipulatorów z mosiądzu bo taka ma być -
w miarę lekka i nie za duża (do plecaka)

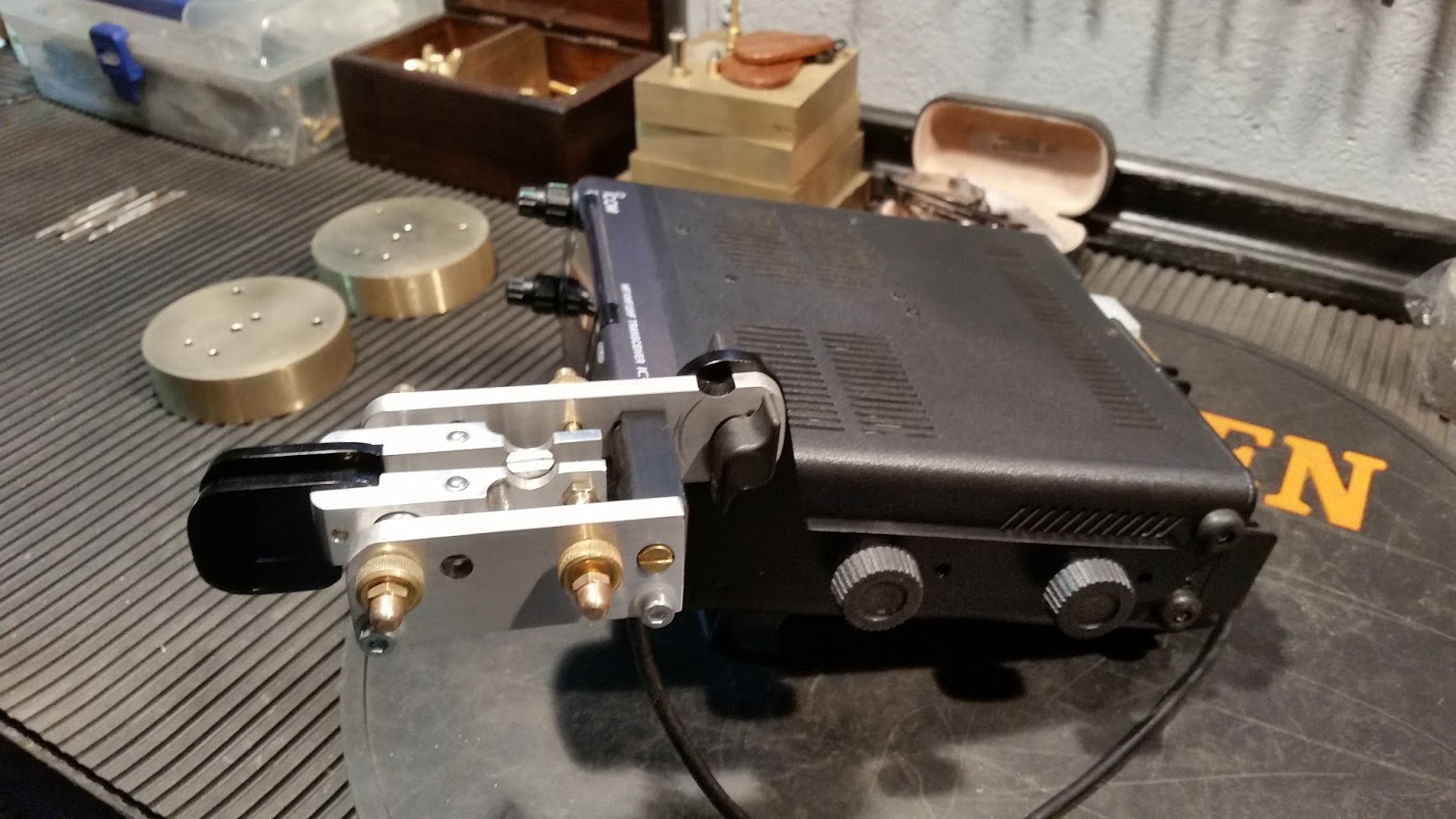

Konstrukcja od początku była tak przemyślana ,żeby manipulator przykręcać wygodnie
do TRX-a typu ICOM IC 7000.
Wygodnymi plastikowymi motylkami można regulować ustawienie paddle względem radia.
Niestety nie miałem pod ręką innych TRX-ów  jak ICOM 706 ,Yaesu FT 857
W elemencie montażowym manipulator do TRX-a
wystarczy wywiercić otworki 4 mm w innym miejscu i montaż do innego radia nie powinien stanowić problemu.
Nie ingerujemy oczywiście w konstrukcję TRX-a do przykręcenia manipulatora wykorzystujemy oryginalne gwintowane otwory do montażu w mobilu.
Wszystkie podstawowe elementy wykonane zostały z aluminium -twardsze.
Elementy regulacji ,nakrętki radełkowane z mosiądzu.
Dźwignie łożyskowane po dwa łożyska na dźwignie, osadzone w podstawie , ściągane z osi po odkręcaniu śrubek .
Naciąg niezależny dwa magnesy neodymowe.
Wiosełka wycinane i polerowane z bordowej pleksi.
W tylnej części zamontowany przewód połączeniowy z TRX-em.

Na bogato

Kolejny manipulator mojej produkcji to model o kwadratowej podstawie z mosiądzu,
polerowany na połysk (na bogato)
Wymiary podstawy 80 x 85 x 20 mm
Waga nieco ponad 1200 gram i nóżki z twardego silikonu gwarantują wysoką stabilność.
Dźwignie łożyskowane jak w każdym moim manipulatorze po dwa łożyska na dźwignię.
W tym modelu łożyska są osadzone w podstawie ,
a nie jak we wcześniejszych konstrukcjach w dźwigniach.
Naciąg niezależny prawej i lewej dźwigni na dwóch magnesach neodymowych.
Wiosełka wycinane i polerowane z transparentnej pleksi.
Rozstaw wiosełek po zewnętrznej 12-13 mm
Z tyłu podstawy zamontowane gniazdo Jack na odpinany przewód
połączeniowy z TRX-em.
